粗粒土试验仪器与GB/T 50123标准解析 固结仪、三轴仪、剪切仪与直接剪切仪

在岩土工程与水利工程中，粗粒土（如砾石、砂卵石等）的力学特性直接影响建筑物地基、边坡和路基的稳定性。为了准确获取粗粒土的强度与变形参数，必须依托专门的试验仪器，并遵照国家标准 GB/T 50123《土工试验方法标准》进行操作。本文围绕粗粒土固结仪、三轴仪、粗粒土剪切仪以及直接剪切仪，结合 GB/T 50123 的相关规定展开说明。

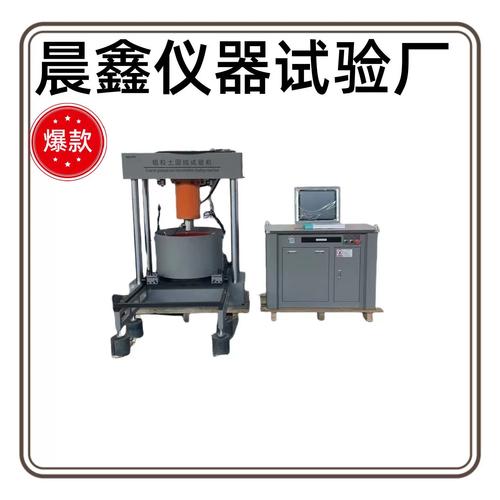

一、粗粒土固结仪
粗粒土固结仪用于测定粗粒土在侧限条件下的压缩特性，如压缩系数、压缩模量和固结系数。与细粒土固结仪不同，粗粒土固结仪的试样尺寸更大（通常直径不小于 300mm），加载能力更强，以容纳最大粒径可达 60mm 甚至更粗的颗粒。依据 GB/T 50123，试验时需按预定荷载等级逐级加载，记录各级压力下的沉降量，并绘制 e-p 曲线或 e-lgp 曲线。该仪器适用于评估高填方、土石坝等工程的沉降变形。

二、粗粒土三轴仪
三轴仪是测定粗粒土抗剪强度与应力-应变关系的核心设备。粗粒土三轴仪通常配备大尺寸压力室（试样直径 150mm、300mm 或更大），可进行固结排水（CD）、固结不排水（CU）和不固结不排水（UU）试验。按照 GB/T 50123，需先对试样进行饱和（必要时采用反压饱和），再施加围压和轴向压力，直至试样破坏。通过多组试验可求得粗粒土的有效应力强度指标 c'、φ' 和总应力强度指标 ccu、φcu。三轴仪能较好地模拟实际工程中的复杂应力路径，但设备成本高、操作周期长。

三、粗粒土剪切仪
“粗粒土剪切仪”常指适用于粗粒土的大型剪切设备，包括大型直剪仪和大型三轴剪切仪。在实际工程检测中，粗粒土剪切仪多指大型直接剪切仪（也称叠环式剪切仪或单环式剪切仪），其剪切盒直径可达 300~1000mm，能够测试含砾量较高的粗粒土。依据 GB/T 50123，试验时需控制剪切速率（通常为 0.5~2mm/min），记录剪应力-剪切位移曲线，取峰值或稳定值作为抗剪强度。粗粒土剪切仪尤其适用于测定土与结构接触面的摩擦特性。

四、直接剪切仪
直接剪切仪（直剪仪）是历史最悠久、应用最广泛的剪切试验仪器。按 GB/T 50123 分类，直接剪切仪包括应变控制式和应力控制式，试验类型分为快剪（Q）、固结快剪（CQ）和慢剪（S）。对于粗粒土，普通直剪仪的试样尺寸（通常直径 61.8mm 或 101mm）远小于最大粒径要求，因此必须使用大型直剪仪。在 GB/T 50123 中明确规定：试样直径应大于土的最大粒径的 4~6 倍；若最大粒径为 60mm，则试样直径至少需 300mm。直剪仪的优点是设备简单、操作便捷，缺点是剪切面固定、应力状态不均匀、无法控制排水条件。因此，对于重要工程，仍推荐采用三轴仪进行验证。

五、GB/T 50123 对试验仪器的通用要求
GB/T 50123《土工试验方法标准》是土工试验的权威依据。对于粗粒土试验，该标准强调：

1. 仪器标定：荷载、位移、压力传感器需定期校准。
2. 试样制备：按设计级配和干密度制样，控制最大粒径与仪器尺寸匹配。
3. 试验控制：三轴仪和直剪仪的剪切速率、固结压力、排水条件应符合标准规定。
4. 数据整理：绘制相应曲线，计算强度参数和变形指标。

六、
粗粒土固结仪、三轴仪、粗粒土剪切仪和直接剪切仪各有适用范围。实际工程中应依据 GB/T 50123 的要求，结合土的最大粒径、排水条件和工程重要性，合理选择试验仪器与方法。对于粗粒土，务必使用大尺寸设备，避免尺寸效应导致强度参数失真。只有规范操作、严谨分析，才能为工程设计提供可靠的地基参数。
